之前一直在用terminal做所有的仿真和测试，看波形的机会没有很多，偶尔看过几次也是用gtkwave看的。但是说实话verdi还是有必要学一下的，毕竟是业界标准仿真工具（逃）

why verdi

通过$display+gtkwave的方式对于小模块来说完全够用，但是当设计比较复杂的时候，信号线会有很多，想要找到他的驱动源光看waveform还是比较困难。

verdi是synopsys的一个调试平台，这个软件是把波形，源码，原理图等联合到一起，可以从一根有问题的信号线出发，快速定位到他的驱动逻辑。在业界verdi是很常用的debug工具，一般会配合Synopsys VCS/Cadence NC来做simulation.

verdi要读取三类文件：design(.v/.sv), testbench(.v/.sv), waveform(.fsdb).
其中.fsdb是compiler生成的synopsys系的波形文件。

open project

首先是学会通过verdi打开整个工程。这里选择打开week4中RAL模型的最后一组代码。

如果只需要打开波形文件，最简单的启动方式是：

1
verdi -ssf <waveform.fsdb> &

如果需要同时加载RTL代码，可以先给整个工程添加一个filelist.f用来管理代码文件：

filelist.f:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
dma.sv
dma_interface.sv
dma_seq_item.sv
dma_sequence.sv
read_sequence.sv
write_sequence.sv
dma_sequencer.sv
dma_driver.sv
dma_monitor.sv
ctrl.sv
intr.sv
io_addr.sv
mem_addr.sv
dma_reg_model.sv
dma_reg_seq.sv
dma_adapter.sv
dma_agent.sv
dma_model_env.sv
dma_sfr_defines.sv
dma_model_base_test.sv
dma_reg_test.sv
testbench.sv

然后我们可以通过以下命令打开verdi:

1
verdi -sv -f filelist.f -ssf dump.fsdb &

对于包含.sv文件的项目来说，-sv很重要，如果不写，明确指出对systemverilog的支持，有时会出现很多问题。

如果当时生成的不是synopsys的专用格式，可以通过verdi打开GUI之后通过File->Export->FSDB转成.fsdb，也可以通过vcd2fsdb input.vcd -o output.fsdb进行转化。完整的命令是：

1
vcd2fsdb input.vcd -o output.fsdb -top <top_module> -timescale=1ns

用-top指定顶层模块，有时是必须的。

VCD本身信息有限，没有层次优化信息，还可能缺少dump的信号，如果想要使用verdi还是直接生成FSDB更好一点。

生成fsdb格式的waveform:

1
2
3
4
initial begin
    $fsdbDumpfile("output.fsdb");
    $fsdbDumpvars(0,top);
end

还要在编译的时候加上-debug_access+all.

from compile

可以从一个小体积的设计感受用法。

DUT

写一个简单的计数器。

counter.sv:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
module counter(
    input logic clk,
    input logic rst_n,
    input logic en,
    output logic [7:0] cnt,
    output logic overflow
);

always_ff @(posedge clk or negedge rst_n) begin
    if(!rst_n)
        cnt<='0;
    else if(en)
        cnt<=cnt+1;
end

assign overflow = (cnt == '1) && en;

endmodule

testbench

再写一个测试。

tb_counter.sv:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
module tb_counter;

logic clk;
logic rst_n;
logic en;
logic [7:0] cnt;
logic overflow;

counter u_counter(
    .clk(clk),
    .rst_n(rst_n),
    .en(en),
    .cnt(cnt),
    .overflow(overflow)
);

always #5 clk=~clk;

initial begin
    clk=0;
    rst_n=0;
    en=0;

    #20 rst_n=1;
    #10 en=1;

    #3000;
    en=0;
    #200;

    en=1;
    #500;
    $finish;
end

initial begin
    $fsdbDumpfile("counter.fsdb");
    $fsdbDumpvars(0, tb_counter);
end
endmodule

在某些版本中，可能不会完整dump logic，可以改成$fsdbDumpvars(0, "+all");或者$fsdbDumpvars(0, tb_counter, "+struct");

run.sh

还需要写一个编译并运行的脚本。

run.sh:

1
2
3
4
5
6
7
8
vcs -full64 -sverilog -debug_access+all \
    -fsdb -timescale=1ns/1ps \
    counter.sv \
    tb_counter.sv \
    -o simv_counter \
    2>&1 | tee compile_counter.log

./simv_counter 2>&1 | tee sim_counter.log

after run…

将以上三个文件放到一个目录下运行，我们会得到counter.fsdb文件。

如果编译报错：最常见的问题是找不到FSDB相关的库。检查：

  • $VERDI_HOME/share/PLI/VCS/LINUX64 目录是否存在
  • 尝试加上 -P $VERDI_HOME/share/PLI/VCS/LINUX64/novas.tab $VERDI_HOME/share/PLI/VCS/LINUX64/pli.a

open via verdi

我们可以通过指定RTL文件（+tb文件）和.fsdb文件打开项目：

1
verdi -sv counter.sv tb_counter.sv -ssf counter.fsdb &
  • -sv：告诉Verdi用SystemVerilog模式解析（兼容Verilog）
  • counter.v tb_counter.v：加载源码（Verdi需要源码来做信号追踪）
  • -ssf counter.fsdb：加载波形文件
  • &：后台运行，不占用终端

也可以像之前说的一样写一个filelist.f:

1
2
counter.sv
tb_counter.sv

然后用指定filelist.f的方式打开：

1
verdi -sv -f filelist.f -ssf counter.fsdb &

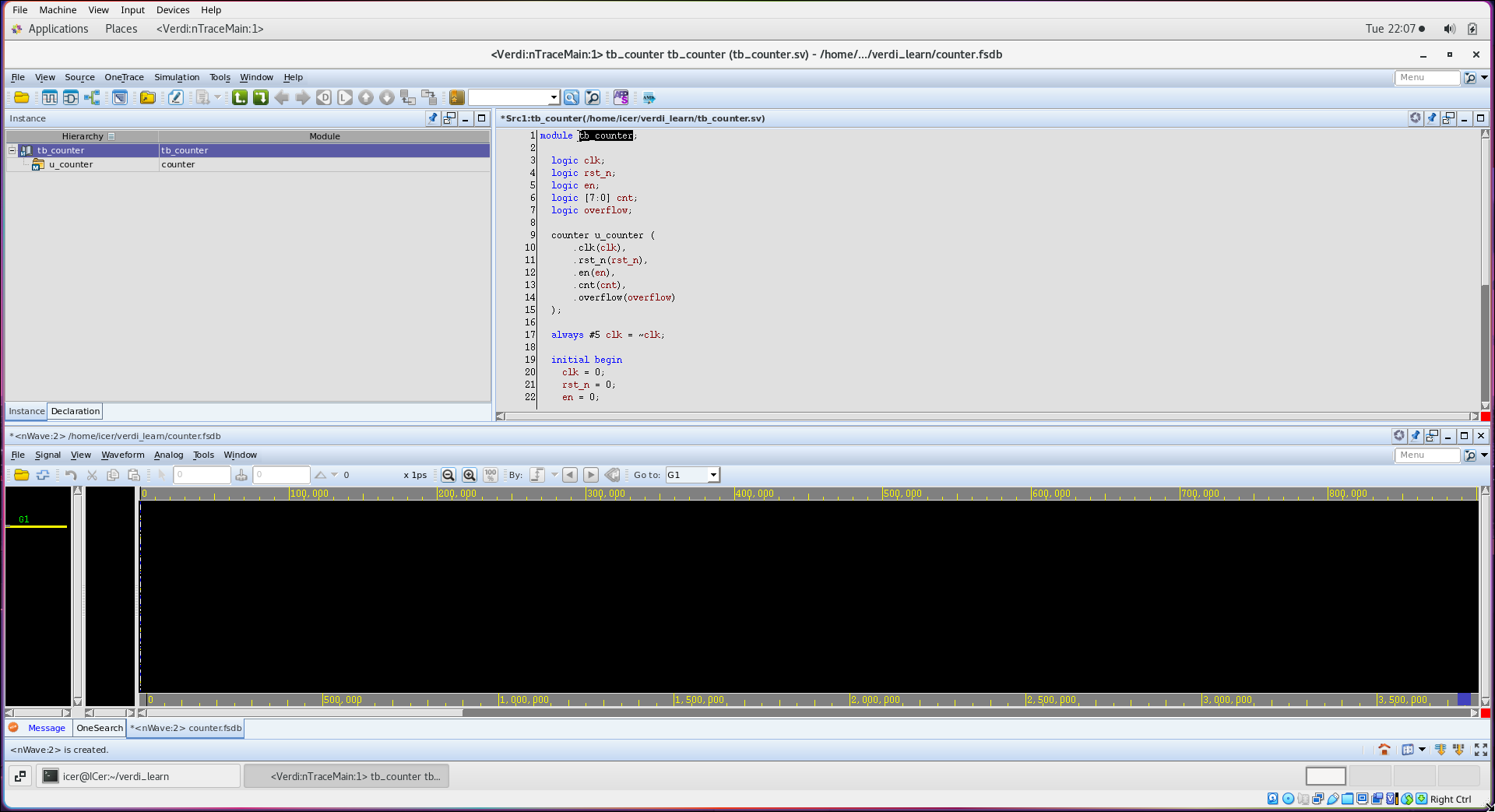

刚打开应该是这样的：

open verdi!

windows

现在看到的这个界面，主要需要关注的应该是三个窗口。

windows name description
nTrace Source Browser 这个窗口用来看源码，点击信号名可以追踪
nWave Waveform Viewer 用来看波形
nSchema Schematic Viewer 看电路原理图，追踪信号连接关系的

显然在上面的图中，下方的黑色框框就是nWave，上面右侧有代码的部分就是nTrace.

open waveform

如果没有自动打开nWave，我们可以通过Tools->new waveform，或者是第二栏常用工具的waveform标志打开。

不过一般通过命令行打开，带有-ssf，或者是vcs编译过程中有-verdi -gui，一般nWave是会自动打开的。

add signals

刚打开的nWave是一个什么都没有的黑框，需要手动添加信号到波形窗口。

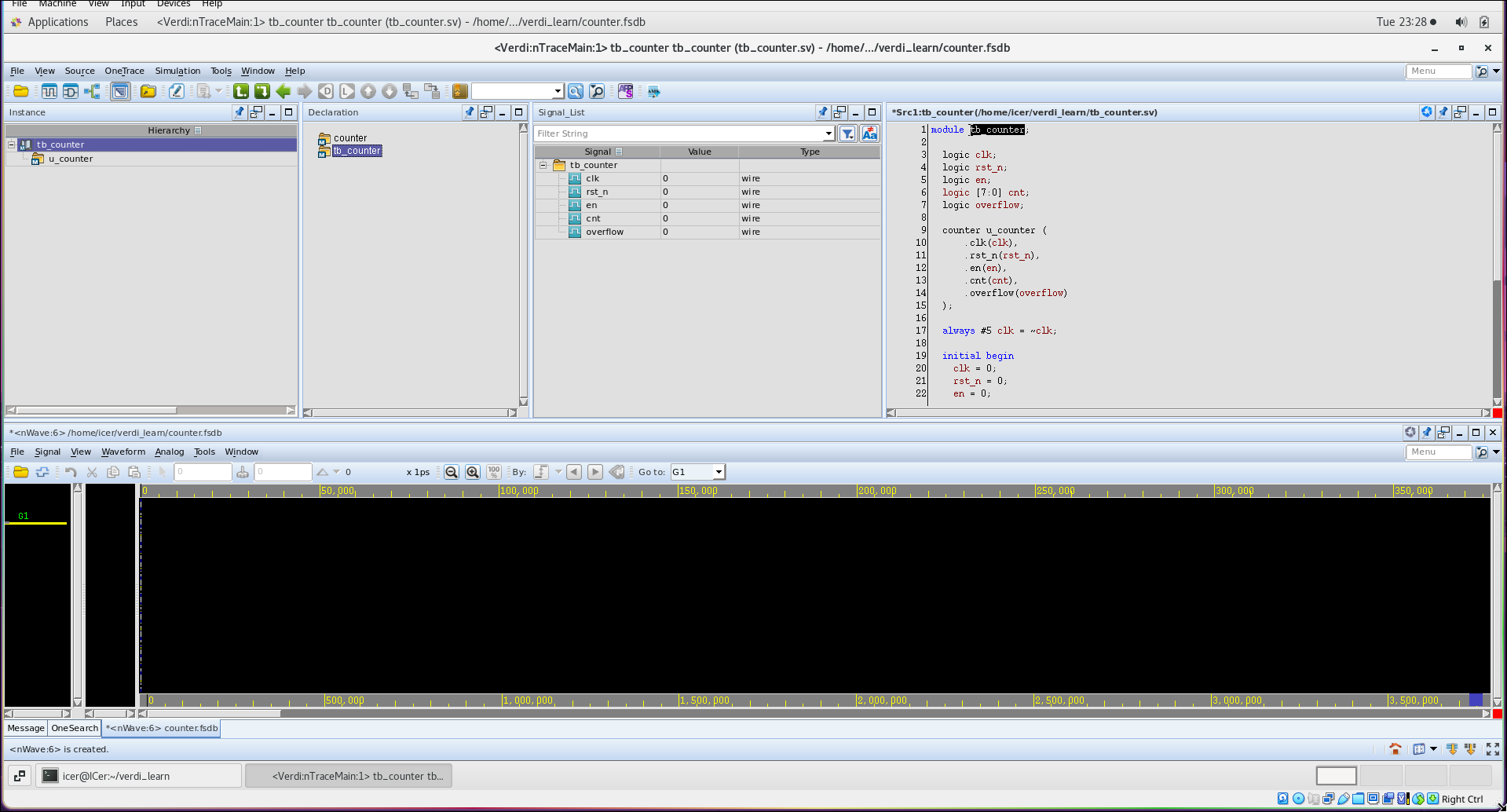

首先我们可以在菜单栏第二栏常用工具中打开signal_list小窗口，这样我们点击最左侧的Instance下的模块，在signal_list下就会出现对应的信号：

signal list

此时我们直接双击signal_list下的信号，就会显示到下面的nWave中。

当然还有其他添加方式，比如说可以通过在code中右键添加到nWave，还可以拖动信号直接到下面的nWave.

然后我们就可以在nWave窗口中观察这些信号的波形。

shortcut

关于波形，有一些常用的快捷键：

shortcut description
F 缩放到全局，看全部仿真时间范围
Z 放大视野观看
shift + Z 缩小视野观看
左键选择区域 框选放大
<- / -> 移动视图

其余按键和按钮可以自己多多探索。

signal trace

这个是真正重要的功能，也是verdi比gtkwave好用的地方。当我们需要人工debug的时候需要知道现在关注的信号是哪里来的，这个信号驱动了什么其他信号。

trace driver (alt + shift + D)

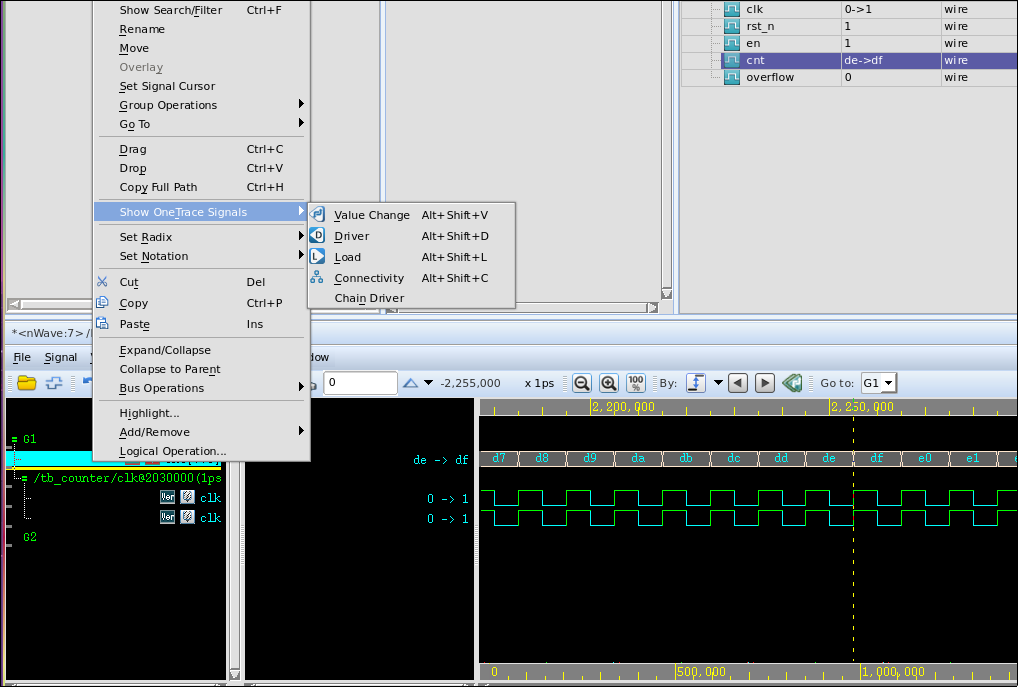

我们尝试追踪驱动源。在nWave窗口中，如果我想要找到是什么信号驱动了cnt，我们可以选中cnt，右键找到Show OneTrace Signals：

trace

或者是上方第二行常用工具的蓝色左箭头D，

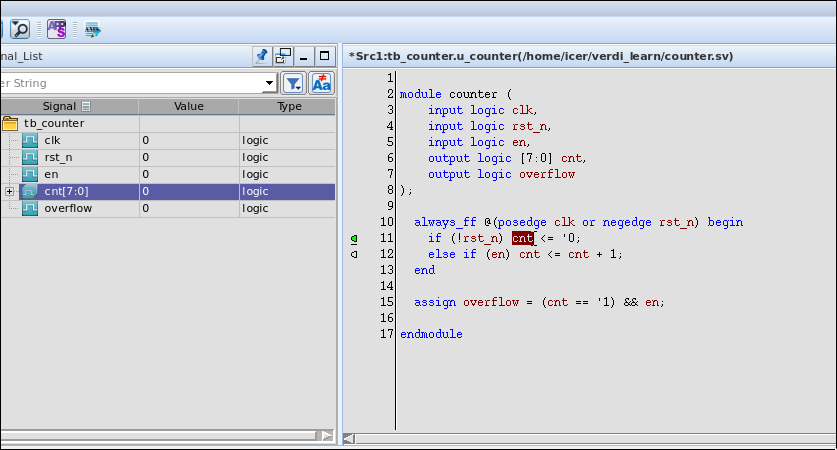

然后点击Driver，就会自动在源码中跳转到驱动cnt那行：

driver

trace load (alt + shift + L)

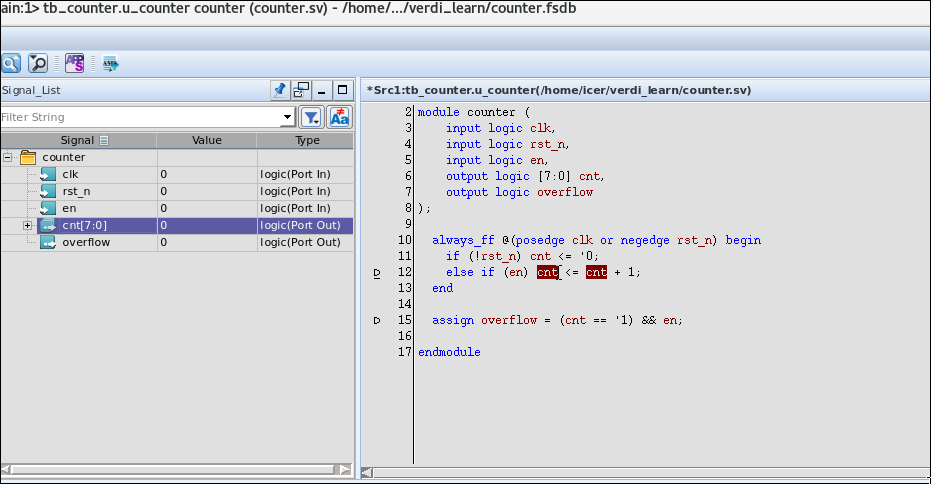

如果我们改成点击Load，就会显示cnt被谁，在哪一行代码中读取了：

load

trace connectivity (alt + shift + C)

如果选择点击connectivity，就会显示完整的driver和load关系：

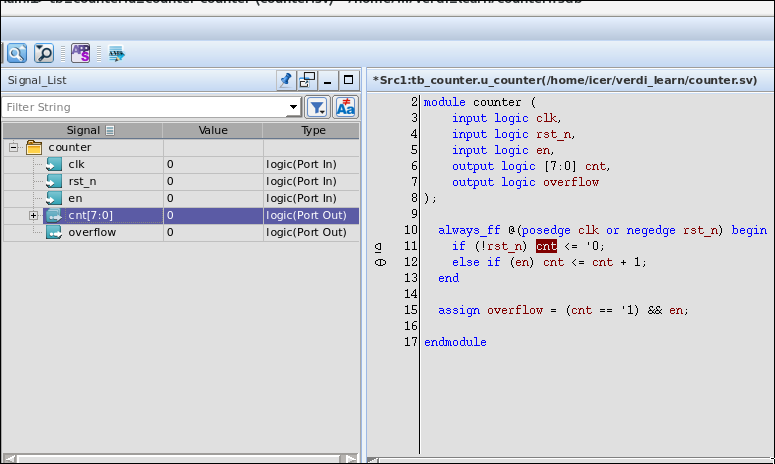

connectivity

nSchema

首先点击工具栏的Schematic，新建一个nSchema window.

然后我可以在左侧hierarchy双击一个实例模块，u_counter，可以看到nSchema中展示了一个counter模块的原理图：

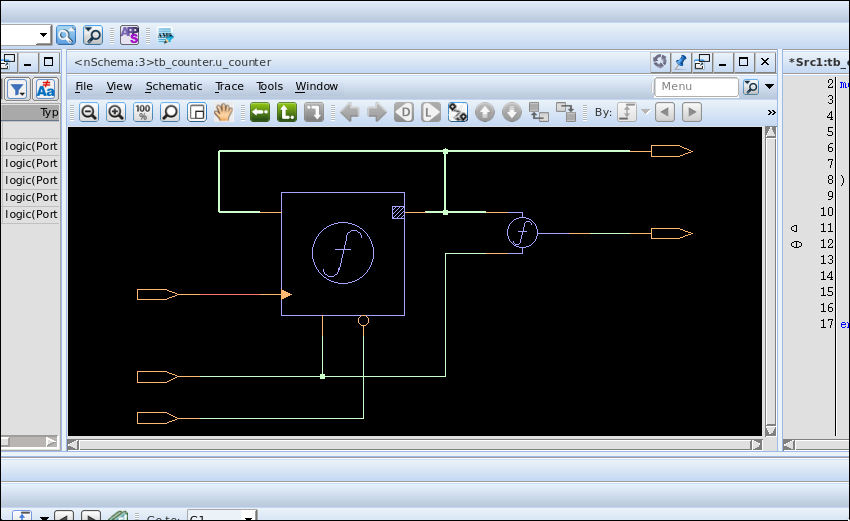

Schematic

  • 我们可以在这里添加模块的信号到nWave，查看某信号的driver和load；

  • 双击某个模块可以跳转到它的代码定义；

  • 鼠标左键向四个方向拖动实现不同的功能。

find

当设计很大的时候手动找信号会比较慢，可以在signal_list下按ctrl + F开启搜索功能找到信号，支持通配符查找。

waveform compare

如果想要对比两个testcase的波形差异，可以：

  • 打开两个nWave窗口
  • 分别加载不同的.fsdb文件
  • 并排放置，对同一信号做视觉比较

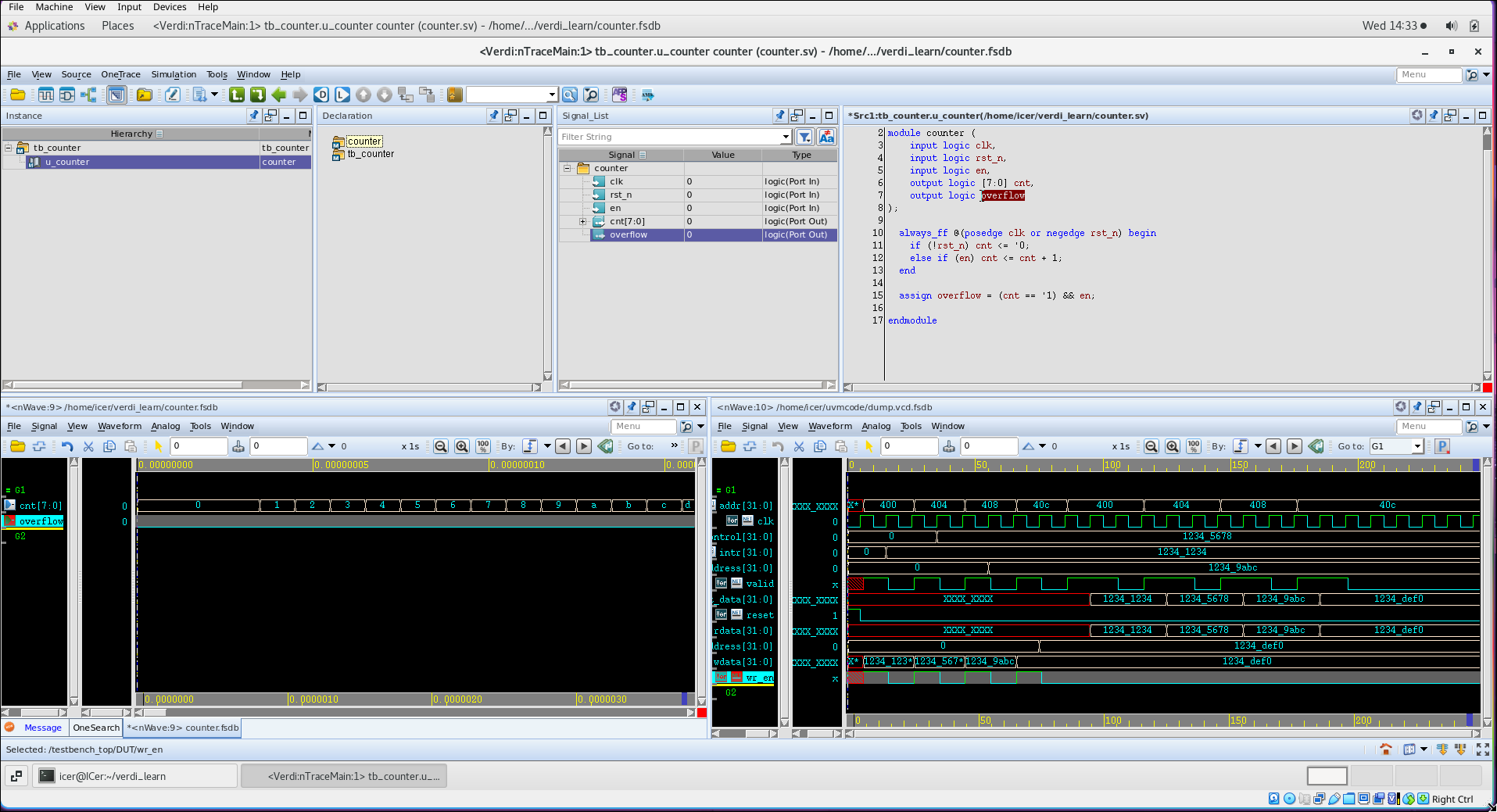

waveform compare

assert / condition

可以打开最上方的window -> assertion debug mode进入assertion调试界面：

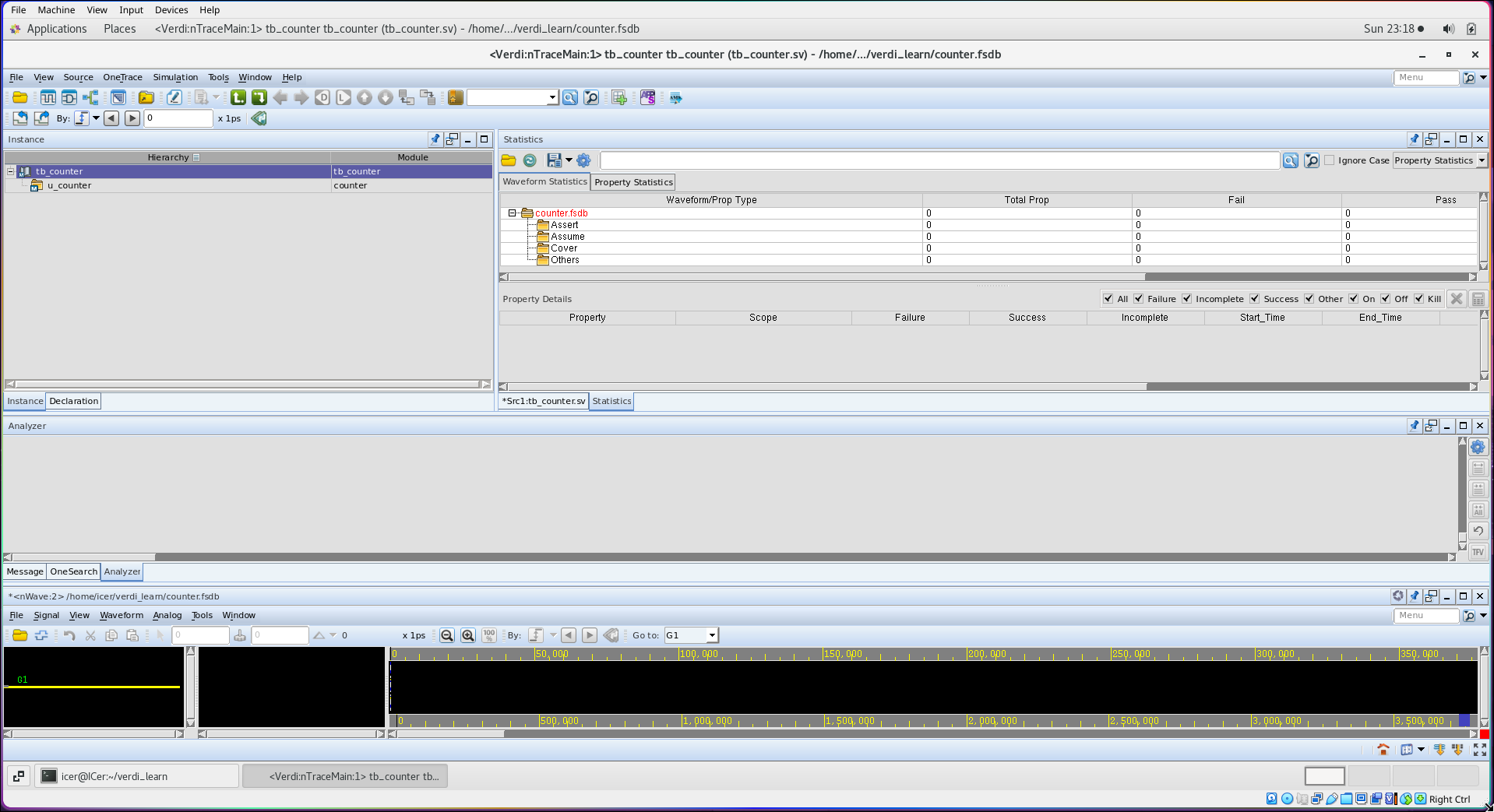

assertion debug mode

在这里的Property Statistics面板中，可以看到一条断言20_counter_sv_assert，scope是tb_counter.u_counter，但是这里的Failure, Success, Incomplete都是0，说明断言没有被触发到（因为我们代码里面其实没有进行断言）。

而且其实需要在代码中写一个assert有些东西才会显示。

在verdi中，assert是按需出现的（至少在2018.9版本中）。简单来说，想要让verdi出现assert功能，最好满足以下条件：

  1. 代码里面要有SVA，类似:
1
assert property (@(posedge clk) en |-> #1 cnt !=0);

如果代码里没有写assert，verdi只有临时添加assert.

  1. 编译的时候打开asserion
1
2
3
4
5
vcs -sverilog -assert enable_diag ...

# or

vcs -sverilog -assert svaext ...
  1. 打开KDB并且指定-dbdir:

编译时添加：

1
vcs -kdb ...

运行时添加：

1
./simv_counter -dbdir simv.daidir
  1. 仿真时记录assertion信息
1
./simv +assertfile +fsdb+assert +fsdb+all

我们可以在counter.sv中加一些简单的断言，重新编译，看看结果如何。

counter.sv:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42

module counter(
    input logic clk,
    input logic rst_n,
    input logic en,
    output logic [7:0] cnt,
    output logic overflow
);

always_ff @(posedge clk or negedge rst_n) begin
    if(!rst_n)
        cnt<='0;
    else if(en)
        cnt<=cnt+1;
end

assign overflow = (cnt == '1) && en;

// reset -> cnt == 0
property p_rst_cnt_zero;
    @(posedge clk) !rst_n |-> (cnt == 8'h00);
endproperty
a_rst_cnt_zero: assert property (p_rst_cnt_zero)
    else $error("cnt not zero during reset!");

// en = 0 -> cnt not been changed
property p_no_change;
    @(posedge clk) disable iff (!rst_n)
    !en |=> (cnt == $past(cnt));
endproperty
a_no_change: assert property (p_no_change)
    else $error("cnt changed while en=0!");

// overflow condition
property p_overflow;
    @(posedge clk) disable iff (!rst_n)
    overflow |-> (cnt == 8'hFF) && en;
endproperty
a_overflow: assert property (p_overflow)
    else $error("unexpected overflow!");

endmodule

修改tb_counter.sv:

1
2
3
4
5
initial begin
    $fsdbDumpfile("counter.fsdb");
    $fsdbDumpvars(0, tb_counter);
    $fsdbDumpSVA;                    // new line
end

run.sh:

1
2
3
4
5
6
7
8
9
10
vcs -full64 -sverilog -debug_access+all \
    -assert enable_diag -kdb \
    -fsdb -timescale=1ns/1ps \
    counter.sv tb_counter.sv \
    -o simv_counter \
    2>&1 | tee compile_counter.log

./simv_counter 2>&1 | tee sim_counter.log

./simv_counter +fsdb+assert +fsdb+all +assertfile +fsdb+sva_sucess -gui=verdi -dbdir simv_counter.daidir

这样打开的界面是这样的：

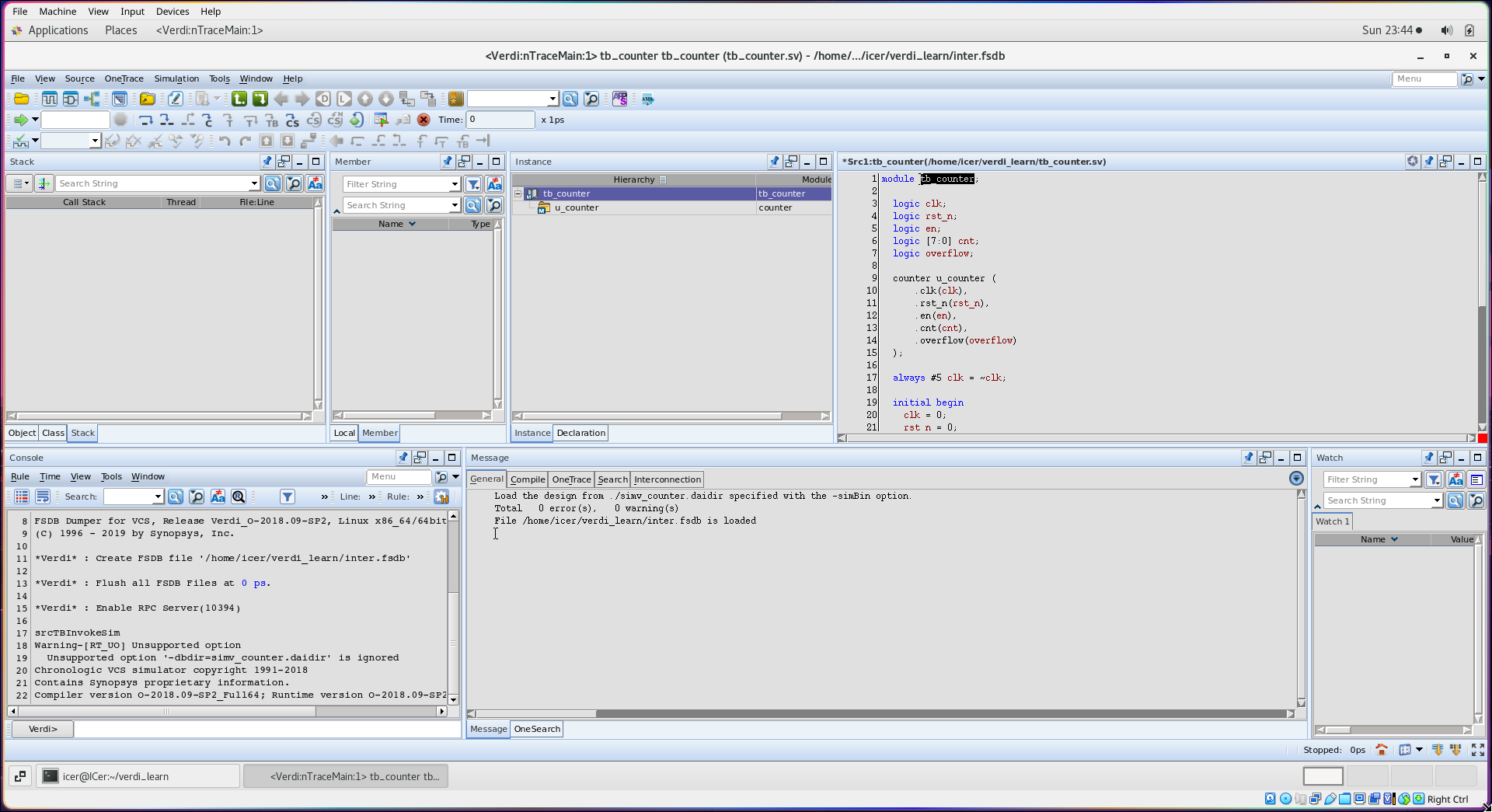

with code assertion

可以发现多了一个tcl console.

我们也可以通过tcl console进入assertion mode，输入verdiWindowWorkMode -assertionBrowser，返回0说明执行成功。

force/release

如果想要使用VCS的交互模式（-gui），可以通过交互模式启动：

1
2
3
4
vcs -full64 -sverilog -debug_access+all -fsdb \
    counter.sv tb_counter.sv -o simv_gui

./simv_gui -gui & disown

在这里可以在仿真过程中强行改变信号值。

save/recover waveform

如果调好了波形的显示（顺序，颜色，格式等）可以保存：

  • nWave -> File -> Save Signal List -> save as .rc file

下次打开可以通过File -> Load Signal List恢复。

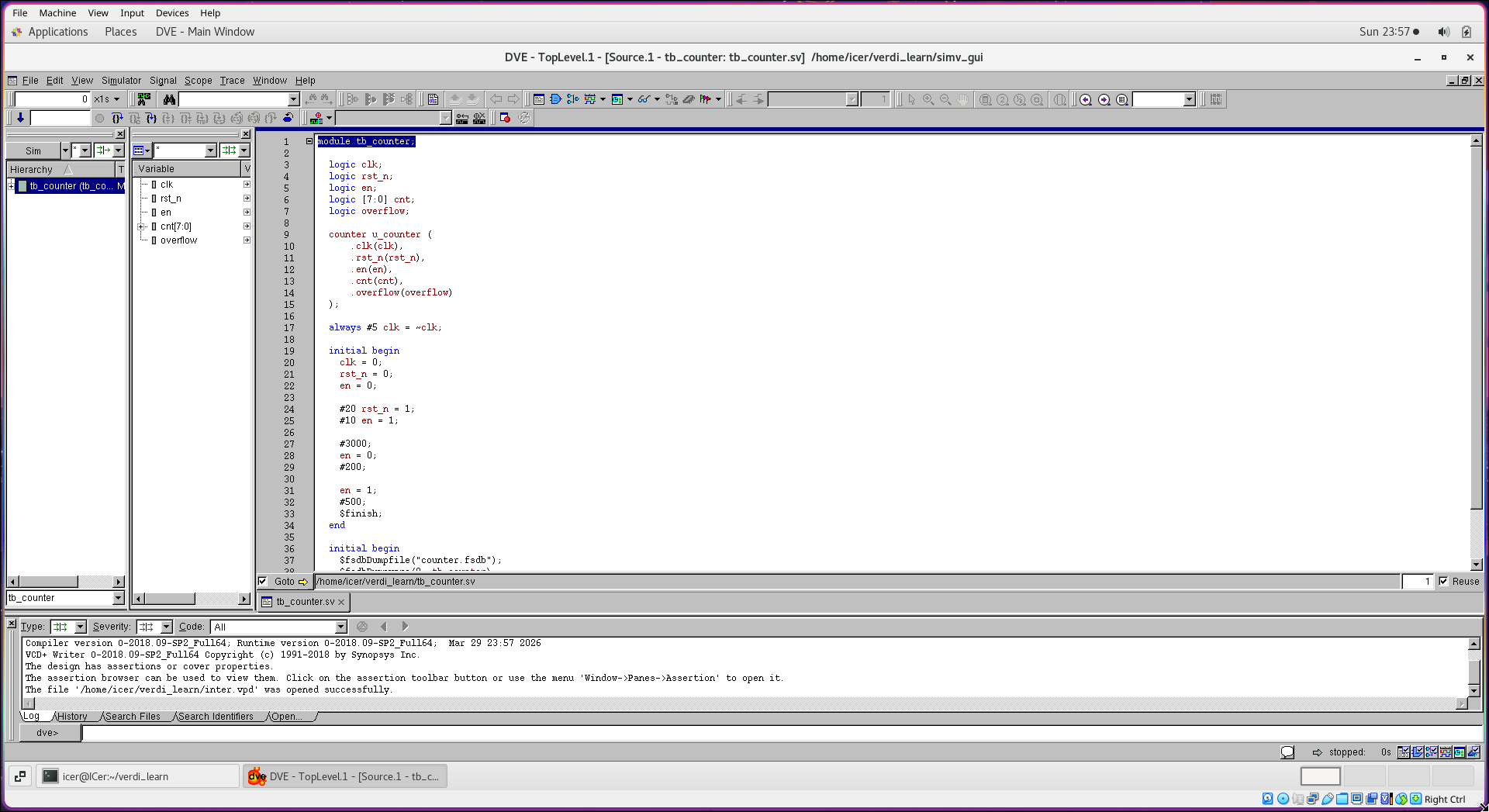

-gui

verdi + UVM

在跑UVM环境中，dump FSDB的方式有所不同。

当然也要在tb中加入:

1
2
3
4
5
initial begin
    $fsdbDumpfile("test_name.fsdb");
    $fsdbDumpvars(0, tb_top);
    $fsdbDumpSVA;
end

编译要加上UVM开关：

1
vcs -ntb_opts uvm

感觉这一段有点多余

no relationship

一段无关紧要的内容。在之前我们安装过synopsys 2018.09版本的工具和6.17b版本的cadence virtuoso.

但是当时安装的时候走过不少弯路，而且版本也有点旧了，所以这里再安装一次2024.06版本的vcs和verdi.

preparation

首先准备一个已经装好rocky8.10的机子，打开之后，如果是使用virtual box的虚拟机，还需要额外安装一个vboxaddition来打开共享文件功能。

依旧是先安装运行vboxaddition安装程序的必要工具：

1
2
3
4
5
6
7
8
9
10
11
12
13
14

sudo dnf update -y # update dnf env

sudo dnf install -y gcc make perl bzip2 tar elfutils-libelf-devel kernel kernel-devel kernel-headers
# compile env.

# 检查内核版本是否匹配
uname -r
rpm -q kernel-devel-$(uname -r)

# 如果不匹配就需要更新内核
sudo dnf update -y kernel kernel-devel kernel-headers
sudo reboot

然后安装vboxaddition：

1
2
3
4
cd /
sudo mount /dev/cdrom mnt
cd mnt
sudo ./VboxLinuxAdditions.run

安装之后重启，确认开启vbox shared以后，将当前用户添加到vboxsf组：

1
sudo usermod -aG vboxsf $(USER)

重启之后就可以让当前用户访问/media/sf_shared.

env

安装之前，还需要下载一些图形化依赖，因为synopsys的set_up.sh脚本是图形化安装。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
sudo dnf groupinstall "Development Tools" -y
sudo dnf install libXScrnSaver.x86_64 -y
sudo dnf install -y \
    libXScrnSaver \
    xcb-util \
    xcb-util-wm \
    xcb-util-image \
    xcb-util-keysyms \
    xcb-util-renderutil \
    libXext \
    libXrender \
    libXtst \
    libXi \
    libXrandr

全部安装完成之后，可以进入下一步软件的安装。

EDA install

我相信synopsys2024.06的相关软件资源大家都是可以在网上找到的，这里就不多说了。

安装方式也很简单，首先进入Installer_5.8文件夹下，运行./SynopsysInstaller_v5.8.run，获取set_up.sh.
这个set_up.sh可以启动下载器。对于个人使用，直接bash set_up.sh安装就行；如果有和他人分享软件的需要，可以将软件下载到/opt/synopsys下，运行set_up.sh的时候需要多加一个-install_as_root.

打开下载器之后，source选择scl_2024.06, vcs_all_vW-2024.09-SP1, verdi_vW-2024.09-SP1, 分别下载scl(证书管理), vcs(编译器), verdi(图形化工具).
目标下载目录选择/opt/synopsys即可。

下载完成之后，对于破解，首先需要将Patch_tools下的内容复制到对应的安装目录，比如：

1
2
3
sudo cp Patch_tools/* /opt/synopsys/scl/2024.06
sudo cp Patch_tools/* /opt/synopsys/verdi/W-2024.09-SP1
sudo cp Patch_tools/* /opt/synopsys/vcs/W-2024.09-SP1

之后进入每个文件夹，运行：

1
sudo ./pubkey_verify -y && sudo ./synopsys_checksum -y && sudo ./SynopsysMonoSlayer -a

完成补丁修正。

Synopsys.dat

我们需要转到windows实现破解。首先在linux机子上运行：

1
2
hostname
ip a

记住本机的hostname和MAC地址。

在windows上通过pubkey工具完成破解。对于2024.06版本的license，因为证书有过格式修改，所以还需要额外进行一步fix.bat Synopsys.dat进行修正。

active(?)

获得可用的Synopsys.dat之后，将这个证书放到<install_path>/scl/2024.06/admin/license下，然后打开文件，修改第二行的:

1
DAEMON snpslmd

为:

1
DAEMON snpslmd <install_path>/scl/2024.06/linux64/bin/snpslmd

这样就完成了证书的准备。

然后在~/.bashrc写好配置：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
export SNPSLMD_LICENSE_FILE=27000@localhost.localdomain



# vcs
export VCS_HOME=/opt/synopsys/vcs/W-2024.09-SP1
export PATH=$PATH:$VCS_HOME/bin
export LD_LIBRARY_PATH=$VCS_HOME/linux64/lib:$LD_LIBRARY_PATH
export VCS_NO_LINUX_CHECK=1

# verdi
export VERDI_HOME=/opt/synopsys/verdi/W-2024.09-SP1
export LD_LIBRARY_PATH=$VERDI_HOME/share/PLI/VCS/linux64
export PATH=$PATH:$VERDI_HOME/bin

# scl
export SCL_HOME=/opt/synopsys/scl/2024.06
export PATH=$PATH:$SCL_HOME/linux64/bin
export VCS_ARCH_OVERRIDE=linux

#license
export LM_LICENSE_FILE=/opt/synopsys/scl/2024.06/admin/license/Synopsys.dat
alias lmg="lmgrd -c /opt/synopsys/scl/2024.06/admin/license/Synopsys.dat"

完成之后更新source ~/.bashrc，之后运行一次lmg，如果证书没有问题，可以尝试打开verdi，如果打开不闪退，说明安装成功。

这个方法其实也是有点问题的，因为会出现有时能够破解成功有时不行的问题，一些可能可行的建议如下：

  • 尝试使用实体机。我装了两次，第二次实体机成功了，猜测可能是新版scl的MAC验证方式更新有关。但是也有人虚拟机安装成功，也不好说。

  • user问题，如果无法运行可以尝试切换成root运行lmg.

  • 也可能是linux版本问题，我第二次装的是rocky8.10.

  • 可能是隐性的缺库，可以通过ldd查看。

  • proxy可能会影响license验证。

如果出现奇怪的抽风，而且license相关文件没有修改过，可以用以下方式尝试杀进程重新开始：

1
2
3
4
5
lmutil lmdown

ps aux | grep lmgrd

kill -9 <process id>

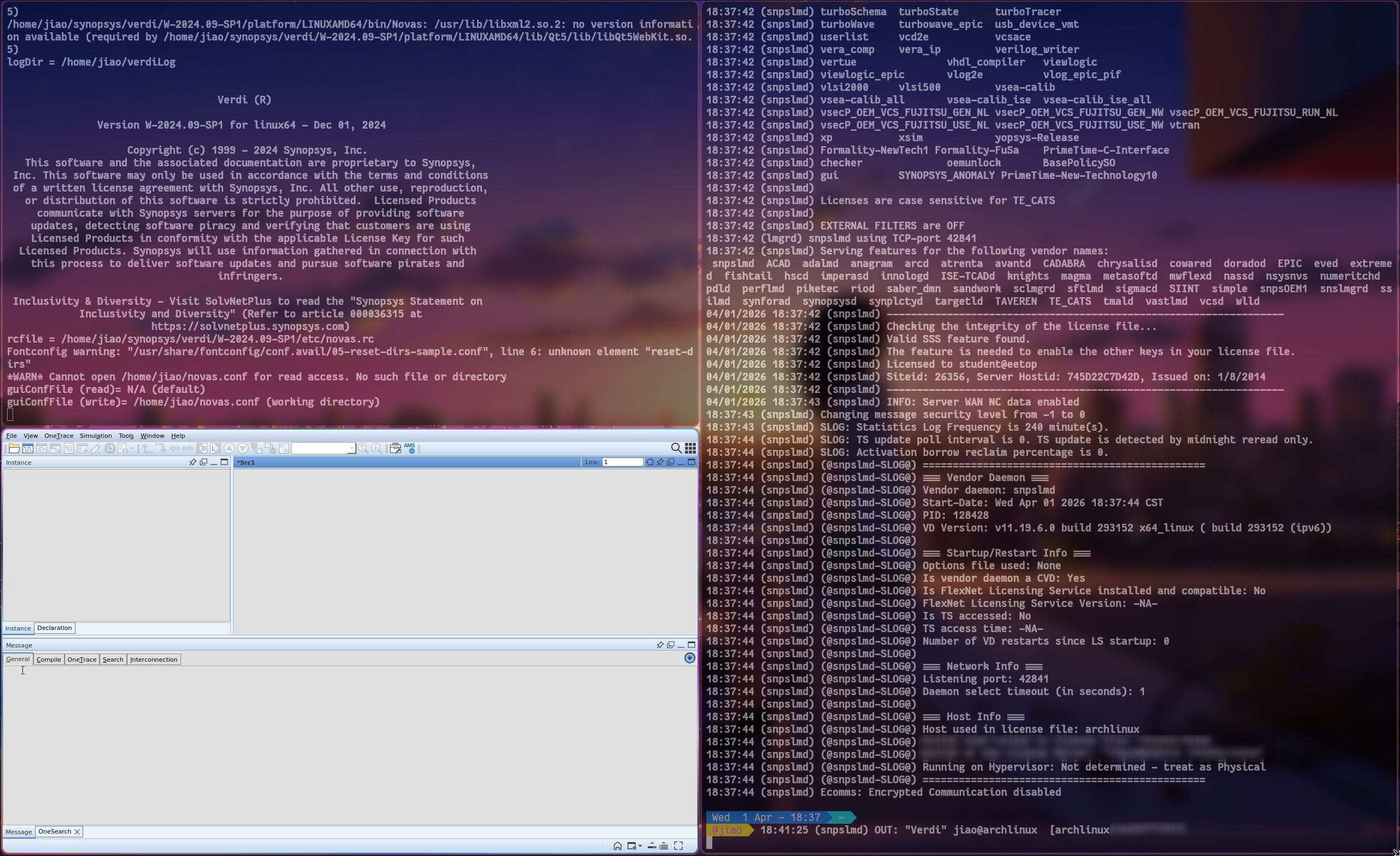

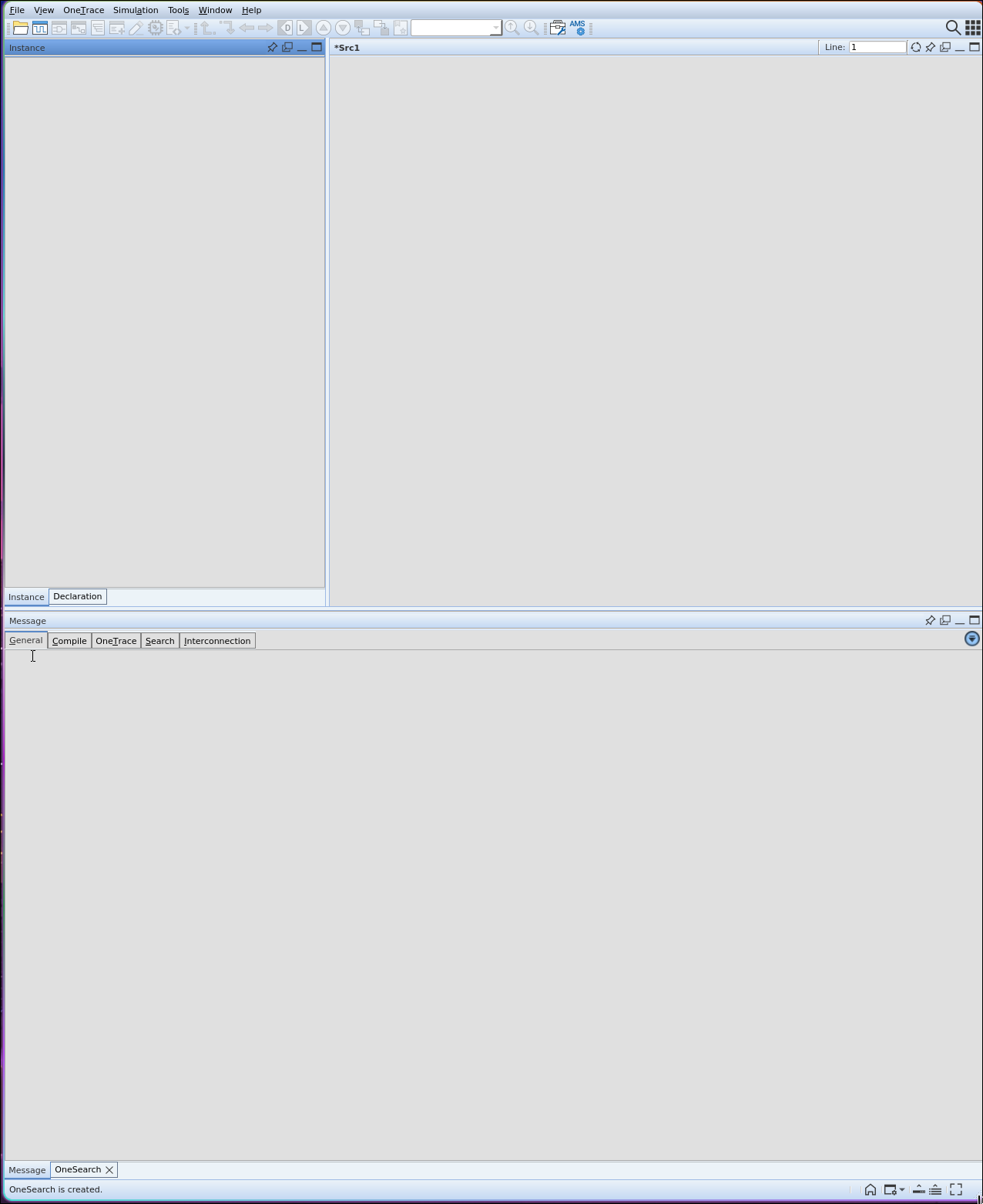

另：我这次在archlinux上也装好了。

verdi 2026.09

verdi 2026.09 2

2024的看着确实好看很多。

如果是在arch上装的话，下载依赖就应该改成：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
sudo pacman -S --needed \
    base-devel \
    libxss \
    xcb-util \
    xcb-util-wm \
    xcb-util-image \
    xcb-util-keysyms \
    xcb-util-renderutil \
    libxext \
    libxrender \
    libxtst \
    libxi \
    libxrandr \
    lsb-release

从零开始的DFT工程师！ homepage

project homepage is here.
